Motorstyringsprinsipp og struktur
Konseptet med vcm-motoren er ikke klart for de fleste. Noen mennesker vet bare bruken av vcm-motoren og kameraet, men de vet ikke hvordan den er konstruert og hvordan den fungerer. Denne artikkelen gir et definitivt svar for alle.
1, begrepet vcm motor
Vcm motor, også kjent som talespole motor, talespole motor, fordi prinsippet ligner høyttaleren, såkalt talespole-motoren. Det er en spesiell form for direktedrevsmotor med enkel struktur, liten størrelse, rask respons, høy akselerasjon og høy hastighet. Vcm motor har et bredt spekter av applikasjoner. Den brukes i kameraer som bærbare datamaskiner, webkameraer, videoskjermer, skannere, mobiltelefoner, etc. Hovedfunksjonen fokuserer, og den mest populære applikasjonen av vcm-motorer er mobiltelefoner.
2, konstruksjonen av vcm-motoren

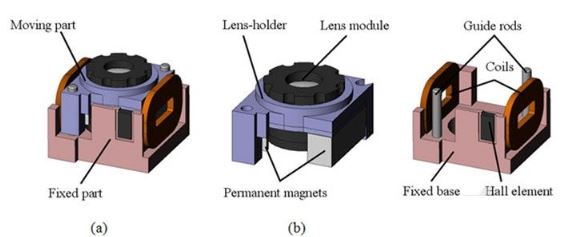

Ulike produsenter av vcm motor vil ha forskjellige deler, men hver vcm motor er i utgangspunktet sammensatt av ytre hylse, brakett, forsegling foran, rulle, magnet, spole, bærer, bakpakning, bakfjær og base. Som vist i figuren:
3, arbeidsprinsippet til vcm motor
Vcm-motoren fungerer som en høyttaler, og den fungerer gjennom venstreorienterte lov i fysikk. Spolen er festet i magnetgruppen av øvre og nedre elastiske stykker. Når strømmen påføres, passerer strømmen gjennom spolen, og spolen genererer et magnetfelt, og spolenes magnetfelt interagerer med magneten for å få spolen til å bevege seg oppover. Kameraet låst i spolen beveger seg når strømmen er slått på. Når strømmen er slått av, vender spolen tilbake til den opprinnelige posisjonen under fjærens elastiske kraft, og realiserer dermed autofokusfunksjonen.
